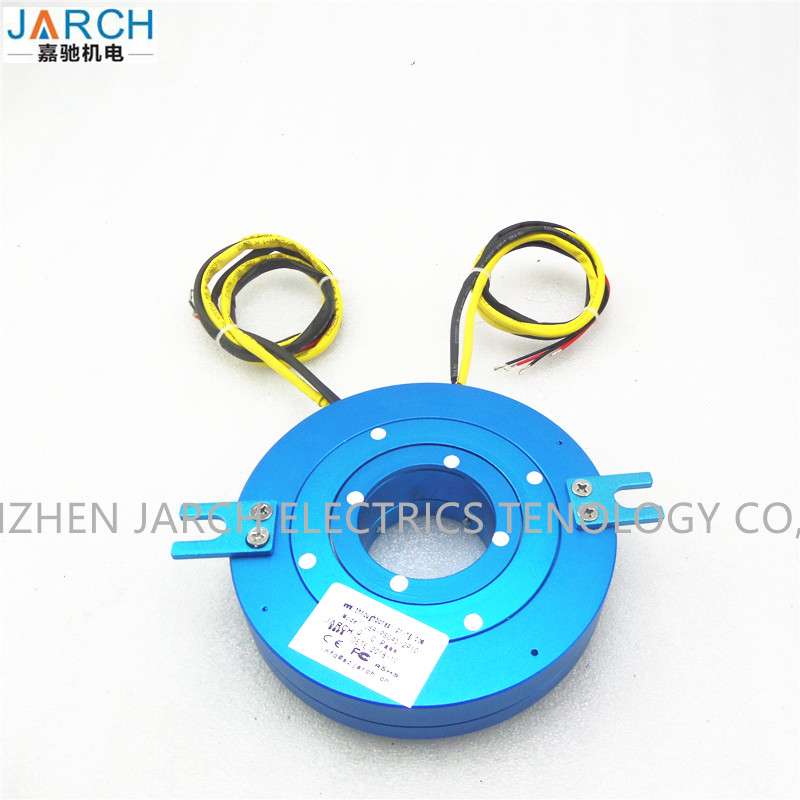

Pfannkuchen-Schleifring-Stärke 22mm der Geschwindigkeits-250RPM mit durchgehender Bohrung 25.4mm 4 Stromkreise

Pfannkuchen-Schleifring-Stärke 22mm der Geschwindigkeits-250RPM mit durchgehender Bohrung 25.4mm 4 Stromkreise

Produktdetails:

Herkunftsort: Shenzhen, China
Markenname: JARCH
Zertifizierung: CE,FCC,ROHS
Modellnummer: JSR-PS050

Zahlung und Versand AGB:

Min Bestellmenge: 1PC
Preis: US $ 100 - 300 / Piece
Verpackung Informationen: Geschenkbox oder Gewohnheitsverpackung
Lieferzeit: 5-10 Tage
Zahlungsbedingungen: Ab Werk L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 500pcs/week
Bestpreis Kontakt

Detailinformationen

innere Größe: 50.4mm Dicke: 20 mm
Führungslänge: 250mm Anschlussleitung: überzogenes Kupfer des Silbers 22#
Stromkreise: 2-10 Spannung: 240Vac/240Vdc
Gegenwärtige Bewertung: 2A-10A/ring Geschwindigkeit: 250rpm
Markieren:

durch Lochschleifring

,

Schleifringversammlungen

Produkt-Beschreibung

Pfannkuchenschleifringstärke 22mm mit durchgehender Bohrung 25,4mm von 4 Stromkreise CER, ROHS



Technische Daten
Stromkreise Nr. 2~48 (Pls beziehen sich auf oben genannte Tabelle)
Gegenwärtiges Signal (2A), Stromkreis 10A/
Spannung 440 VDC/VAC
Höchstgeschwindigkeit 250RPM
Durch Lochgröße 25.4mm
Stärke 22mm
Millionenrevolutionen des Berufslebens >30 (von hängt das Arbeitsgeschwindigkeit) ab, treten mit materiellem Edelmetall in Verbindung: Goldgold
Elektrische Geräusche <20 m="">
Durchgangswiderstand <20 m="">
Durchschlagsfestigkeit 500VDC@50Hz
Anschlussleitungs-Spezifikt. UL Teflon@
Isolationswiderstand 1000MΩ@600VDC
Anschlussleitungslänge 300mm
Arbeits-Temperatur -40°C zu 80°C
IP-Grad IP51
Körperschall MIL-SID-810E
Arbeits-Feuchtigkeit 10% bis 85% relative Feuchtigkeit
Materielles RoHS konform
CER-Zertifikat JA



Pfannkuchenschleifring als eine andere Form des durchgehenden Lochschleifrings, die für irgendwo vertikalen Raum bestimmt sind, ist begrenzt, während horzontal Raum weniger einschränkend ist. technology&precious Stahlbürste der speziellen hohen Hohlraumversiegelung stellen die hohe übertragende und drehende Leistung der Zuverlässigkeit des Schleifrings sicher.



Schnelle Details:



Modellnummer: JSR-PS050 Gegenwärtige Bewertung: 2A | 10A/Ring
Innere Größe: 50.4mm Stromkreise: 2 | 10
Volt AC/DC (V): mV~240Vac/Vdc Kontakt-Material:  Gold-Goldkontakte
Geschwindigkeit (U/min): 250RPM Stärke:  20mm

Verpacken u. Lieferung:

Verpackendetails: Standardexportkarton Paket
Lieferungs-Details:

Lieferfrist: 15 Tage nach erhielten die Zahlung

Versenden: DURCH DHL, Fedex, UPS oder TNT ......



Beschreibung:


Pfannkuchenschleifringstärke 22mm mit durchgehender Bohrung 25,4mm von 4 Stromkreise CER, ROHS


PS030

Lochgröße: 50.4mm, Stärke: 20mm

Version mit 2,3,4,6,8,12,18,24 Stromkreisen

In bestimmten Anwendungen, in denen ein Zylinderformschleifring einfach nicht in den verfügbaren Raum passt, oder ein sehr flaches erforderlich ist, Schleifring können ein Pfannkuchen oder einer Servierplattenart verwendet werden. Das SNK012, mit 20mm Stärke und hol-Größe 12.7mm, Faser-Bürstentechnologie des Gebrauches JARCHS, die einige Vorteile über herkömmlichen Schleifringkontakten einschließlich mehrfache Berührungspunkte pro Bürstenbündel, niedrige Kontaktkraft pro Faser und niedrige Kontaktabnutzungsrate anbietet


Das PS050, mit 2 | 24 circiuts und pressen 20mm Körperstärke zusammen, die wir unseren Scheibenschleifring nennen.



Nutzen:


  • Längere Führungslängen verfügbar
  • Energie- und Zeichenkombinationen
  • Rotor- und Ständerführungsausgänge
  • Goldlegierungsbürste, Gold überzog Ringe
  • IP65 sind optional
  • Mehr Stärke verfügbar


Pfannkuchenschleifringstärke 22mm mit durchgehender Bohrung 25,4mm von 4 Stromkreise CER, ROHS


Maße:
Pfannkuchen-Schleifring-Stärke 22mm der Geschwindigkeits-250RPM mit durchgehender Bohrung 25.4mm 4 Stromkreise 0

Vorbildliche Erklärung:

Pfannkuchen-Schleifring-Stärke 22mm der Geschwindigkeits-250RPM mit durchgehender Bohrung 25.4mm 4 Stromkreise 1


Spezifikationen:


Arbeitsgeschwindigkeit 0-200 U/min
Zahl von Stromkreisen 2 | 24
Spannung 240 VAC/DC
Gegenwärtige Bewertung 10A pro Stromkreis
Temperaturspanne -20°Cto +80°C
Kontakt-Material Gold zum Gold
Führungs-Größe überzogenes Kupfer des Silbers 22#
Führungs-Länge Standard 250 Millimeter (9.843inch)
Durchschlagsfestigkeit ≥500 VAC @50Hz, zwischen jedem Stromkreis
Isolationswiderstand 100 MΩ @ 500 VDC
Elektrische Geräusche 5mΩMin


Anwendungen:

  • Füllende Ausrüstung
  • Elektrisches Testgerät.
  • Medizinische Ausrüstung.
  • Drehtabelle
  • Robotik
  • Laborausstattung
  • Herstellung und prozesskontrollierte Ausrüstung



Montagevorschriften:

Mit Flansch befestigt:

Pfannkuchen-Schleifring-Stärke 22mm der Geschwindigkeits-250RPM mit durchgehender Bohrung 25.4mm 4 Stromkreise 2


Treten Sie mit uns in Verbindung
Pfannkuchen-Schleifring-Stärke 22mm der Geschwindigkeits-250RPM mit durchgehender Bohrung 25.4mm 4 Stromkreise 3

Hauptprodukte Jarch:



1. Faseroptikdrehgelenk-Reihe

2. Durch gebohrte Schleifring-Reihe

3. Elektrische optische Schleifring-Reihe

4. Hybride Schleifring-Reihe

5. Pneumatische Drehgelenk-Reihe

6. hydraulische Drehdurchführungs-Reihe

7. Kapselschleifring-Reihe

8. Pfannkuchenschleifring-Reihe

9. Hohe gegenwärtige Schleifring-Reihe

10.Hochgeschwindigkeitsschleifring-Reihe

Reihe des Schleifrings 11.Thermocouple

Reihe des Schleifrings 12.Miniature

Schleifring-Reihe der Turbine 13.Wind

Reihe des Schleifrings 14.Ethernet

Reihe des Schleifrings 15.Explosionproof

Reihe des Schleifrings 16.Mercury


Warum man JARCH-Schleifring wählt?

JARCH Company ist ein Berufsschleifringhersteller in Shenzhen, China. JARCH hat gewordenes der bekanntesten chinesischen Marken in der Welt für Schleifringe der hohen Qualität und erstklassige Dienstleistungen. Seit wir im Jahre 1998 gegründet wurden, sind wir an der Erneuerungs- festgelegt worden, sich Entwickeln und Herstellungshohen qualität Schleifringe und perfekte Rotationslösungen für Kunden auf der ganzen Welt zur Verfügung stellend.
Mit der Erfahrung mehr als 19 Jahre auf dem Gebiet, hat JARCH langfristige geschäftliche Beziehungen mit multinationalen Unternehmen, Forschungsinstituten, Militär-industrieabteilungen, berühmten Universitäten sowie vielen Firmen in den verschiedenen Industrien im In- und Ausland aufgebaut.
Wir spezialisieren uns auf die kundenspezifischen Schleifringlösungen, die hergestellt werden, um die Bedingungen Ihres Projektes für Leistung, Prüfung, Qualifikation und Lieferung zu erfüllen. Unsere Teams verstehen die Bedeutung der umfassenden Projektplanung, den Erfolg Ihres Projektes sicherstellend.

Kann die rechte Schleifringlösung nicht finden?


Bei JARCH Company, bemühen uns wir, den Bedarf unserer Kunden zu erfüllen. Wenn eine Versammlung von unserem Standardmodell nicht Ihre Anforderungen passt, arbeitet unser Designteam mit Ihnen, um eine Schleifringversammlung zu entwerfen, die den genauen Bedarf Ihre Firma erfüllt. Mit in 19 Jahren Erfahrung hat JARCH über 10.000 Zeichnungen, Tausenden der kundenspezifischen Schleifringentwürfe und den Erfahrungen, die weltweit Kunden stützen angesammelt.



FAQ



Q1: Sind Sie eine Fabrik oder eine Handelsgesellschaft?
A: Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team.
Q2: Wieviele Arten der Schleifringe haben Sie?
A: Wir können alle Arten Schleifringe liefern. Wie minitary Schleifring kundengebundenes Sliring,
Miniaturschleifring, optischer Schleifring der Faser, Rfdrehgelenk, HD kombinieren-artig,
Diskettenschleifring, Windenergieschleifring, Solarenergieschleifring, Durchbohrungsschleifring, etc.
Q3: Können Sie die Schleifringe mit Hochfrequenzsignalen und (oder) Signalen der optischen Nachrichtenübertragung liefern.
A: Ja können wir Schleifringe der mehrdeutigen Zeichen als Ihr Antrag liefern.
Q4: was das Berufsleben Ihrer Schleifringe ist.
A: Revolutionen mit 30~50 Millionen für Standard eine, Revolutionen mit 50~80 Millionen für Special eine,
Wir können viel höhere Revolutionen als Ihre spezielle Anforderung auch liefern.
Q5: Liefern Sie Soem und ODM?
A: Ja liefern wir Soem und ODM.
Q6: Welche technischen Daten für unser kundengebundenes Schleifringmodell zur Verfügung gestellt werden sollten.

A: Wenn Sie das spezielle Schleifringmodell costomize möchten, müssen Sie Details als unten bereitstellen:

a.operatring-Geschwindigkeit (U/min)
b.the-Art der Installation

c.outline-Größe

d.channels (nein des einzelnen Drahtes außer Kabel)
e.rated-Spannung u. -strom für Energieringe und Signalringe

f.the-Signalart und bezogen
Parameter (sehr wichtig)

g.operating-Temperatur h.IP (Dichtungsanforderungen)

Q7: Wie lang ist Ihre ProduktionsVorbereitungs- und Anlaufzeit?
A: Es benötigt 7 bis 15 Tage für Standardprodukte, 10 bis 20 Tage für einfache kundengebundene Produkte,
15 bis 40 Tage für Komplex kundengebundene porducts.
Q8: Was ist Ihr Lieferungshafen?
A: Unser Lieferungshafen ist Shenzhen
Q9: Wie tun Sie Lieferung unsere Waren?
A: Normalerweise kleine Aufträge können auf dem Luftweg, Großaufträge deliveried können durch Meer deliveried.
Über es kann verhandelt werden, bevor man liefert.
