Produktdetails:

Herkunftsort: Shenzhen, China
Markenname: JARCH
Zertifizierung: CE,FCC,ROHS
Modellnummer: JSR-HY038-24E-4L

Zahlung und Versand AGB:

Min Bestellmenge: 1pcs
Preis: negotiation
Verpackung Informationen: Geschenkbox oder Gewohnheitsverpackung
Lieferzeit: 5-10 Tage
Zahlungsbedingungen: Ab Werk L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 500pcs/week
Bestpreis Kontakt

Detailinformationen

Durchgangsmedien: Hydrauliköl Durchgangsquantität: 4
Durchgangsgröße: 12 mm Rohrgröße: 8-12mm
Führungslänge: 300 mm ID/OD: 38.1/134mm
Wohnung Materia: Aluminium-Legierung Anschlussleitung: UL Teflon® Awg26, Awg22, Awg16
Geschwindigkeit: 30rpm Spannung: 240Vac/240Vdc
Markieren:

pneumatisches Drehgelenk

,

elektrisches Schwenkergelenk

Produkt-Beschreibung

Aluminiumlegierung durch gebohrte Führungs-Länge des Schleifring-300mm, pneumatischer elektrischer hybrider Schleifring 50 Million Berufsleben



Eigenschaft:

Standardprodukt für drehenden Mechanismus
Kompaktbauweise, niedriges Reibungsdrehmoment, Rotation, ohne zu kriechen
Super haltbares Material für das Versiegeln
1-76 Kanäle verfügbar
Unterstützung gemischte Übertragung
Kundengebundenes Modell ist verfügbar

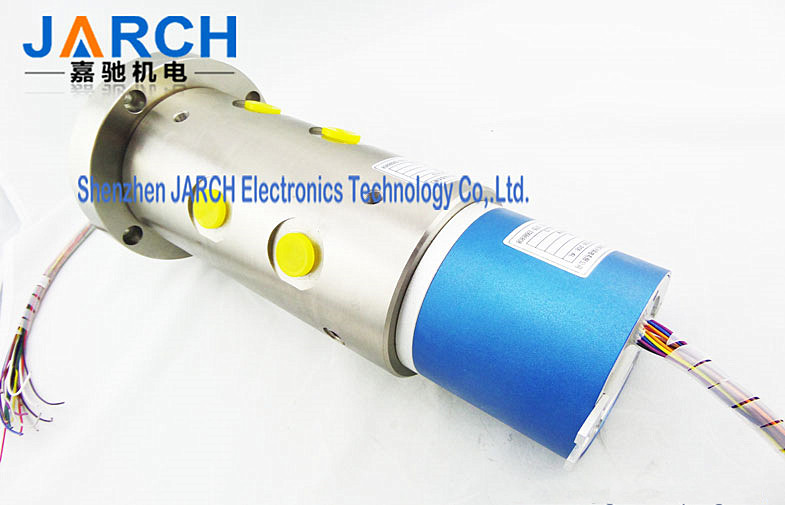

Aluminiumlegierungs-pneumatischer elektrischer hybrider Schleifring durch gebohrte Führungs-Länge des Schleifring-300mm 0



Elektrische Spezifikationen:


Ringe 2 | 24 Gegenwärtig 3-90A, 2-2A
Spannung mV~240 VDC/VAC Höchstgeschwindigkeit 30RPM
Durch Bohrungsgröße 38,1 Gesamtdurchmesser 134mm
Wohnungs-Material Aluminiumlegierung Drehmoment 0.05N.m; +0.03N.m/6rings
Berufsleben 50million Kontaktmaterial Edelmetall: Gold-Gold
Elektrische Geräusche <5 m=""> Durchgangswiderstand <2m>
Durchschlagsfestigkeit 1000VDC@50Hz Anschlussleitung UL Teflon® Awg26, Awg22, Awg16
Isolationswiderstand 500MΩ@600VDC Führungs-Längen 300mm (12")
Funktionierender Temp. -40°C zu 80°C Schutz IP54
Materialien Bleifrei, ROHS Bestätigt CER, FCC




Beschreibung:

Schleifringe können in jedem elektromechanischen System benutzt werden, das uneingeschränkte, ununterbrochene Rotation beim Übertragen von Energie oder von Daten von einem stationären auf eine drehende Struktur erfordert.


JARCH HY pneumatische/hydraulische Laufsteg der Reihen-der pneumatische elektrische Drehdurchführungs-Unterstützungs 2-24, kann es mit Macht, Signal, Ethernet, USB, Devicenet, Steuernetz, Canbus auf Anfrage kombinieren. Es könnte durch Welle oder optionale Flanschbefestigung auch angebracht werden. Durchgangsmedienarten können Luft/Gas, Chemikalie, DI/Leitungswasser, Öl, Wasser/Glykol benutzen.

Die JSR-HY038-24E-4L liefern 4-Durchgangsmillimeter-Hydrauliköl, Mähdrescher 2~ 36 circiuts Energie und singnal oder elektrischen Schleifring des Ethernets. Der Schleifring liefern einen Drehflansch kann sein installieren auf eine Drehtabelle.

 Aluminiumlegierungs-pneumatischer elektrischer hybrider Schleifring durch gebohrte Führungs-Länge des Schleifring-300mm 1
Nutzen:

· Einzigartiges Signal, das Leistung mit minimalem elektrischem Leitungsgeräusch behandelt
· Fest verpackend, um in die forderndsten Raumbeschränkungen zu passen
· Völlig - kompatibel mit Entsprechungs- und TTL-Kontrollebenesignalen
· Präzisionskugellager für langes Leben
· Siegeleinheiten verfügbar, IP67 optional
· Schroffer anodisierter Aluminiumbau
· Niedrige Kosten, Vorzugspreise

· Klein
· Schnelle Lieferung




Maße:

Aluminiumlegierungs-pneumatischer elektrischer hybrider Schleifring durch gebohrte Führungs-Länge des Schleifring-300mm 2


Die Länge des Schleifrings wird geraten, wenn Ringe und gegenwärtige Details Wahlen sind. Treten Sie bitte mit technischer Abteilung JARCH in Verbindung.



Anwendungen:


• Ausstellung/Anzeigegerät

• Verpacken/Verpackung der Maschinerie

• Verladesysteme des Halbleiters

• Industriemaschinen

• Drehindextabellen

• Prozesskontrollierte Ausrüstung




Montagevorschriften:










Mit Flansch befestigt:

Aluminiumlegierungs-pneumatischer elektrischer hybrider Schleifring durch gebohrte Führungs-Länge des Schleifring-300mm 3



Hauptprodukte Jarch:



1. Faseroptikdrehgelenk-Reihe

2. Durch gebohrte Schleifring-Reihe

3. Elektrische optische Schleifring-Reihe

4. Hybride Schleifring-Reihe

5. Pneumatische Drehgelenk-Reihe

6. hydraulische Drehdurchführungs-Reihe

7. Kapselschleifring-Reihe

8. Pfannkuchenschleifring-Reihe

9. Hohe gegenwärtige Schleifring seriels

10.Hochgeschwindigkeitsschleifring-Reihe

Reihe des Schleifrings 11.Thermocouple

Reihe des Schleifrings 12.Miniature

Schleifring-Reihe der Turbine 13.Wind

Reihe des Schleifrings 14.Ethernet

Reihe des Schleifrings 15.Explosionproof

Reihe des Schleifrings 16.Mercury


Warum man JARCH-Schleifring wählt?

JARCH Company ist ein Berufsschleifringhersteller in Shenzhen, China. JARCH hat gewordenes der bekanntesten chinesischen Marken in der Welt für Schleifringe der hohen Qualität und erstklassige Dienstleistungen. Seit wir im Jahre 1998 gegründet wurden, sind wir an der Erneuerungs- festgelegt worden, sich Entwickeln und Herstellungshohen qualität Schleifringe und perfekte Rotationslösungen für Kunden auf der ganzen Welt zur Verfügung stellend.
Mit der Erfahrung mehr als 19 Jahre auf dem Gebiet, hat JARCH langfristige geschäftliche Beziehungen mit multinationalen Unternehmen, Forschungsinstituten, Militär-industrieabteilungen, berühmten Universitäten sowie vielen Firmen in den verschiedenen Industrien im In- und Ausland aufgebaut.
Wir spezialisieren uns auf die kundenspezifischen Schleifringlösungen, die hergestellt werden, um die Bedingungen Ihres Projektes für Leistung, Prüfung, Qualifikation und Lieferung zu erfüllen. Unsere Teams verstehen die Bedeutung der umfassenden Projektplanung, den Erfolg Ihres Projektes sicherstellend.

Kann die rechte Schleifringlösung nicht finden?


Bei JARCH Company, bemühen uns wir, den Bedarf unserer Kunden zu erfüllen. Wenn eine Versammlung von unserem Standardmodell nicht Ihre Anforderungen passt, arbeitet unser Designteam mit Ihnen, um eine Schleifringversammlung zu entwerfen, die den genauen Bedarf Ihre Firma erfüllt. Mit in 19 Jahren Erfahrung hat JARCH über 10.000 Zeichnungen, Tausenden der kundenspezifischen Schleifringentwürfe und den Erfahrungen, die weltweit Kunden stützen angesammelt.

Verpacken u. Lieferung:

Verpackendetails: Standardexportkarton Paket
Lieferungs-Detail: Probe 3 Tage/Auftrag hängt von der Quantität ab
Versenden: DURCH DHL, Fedex, UPS oder TNT ......



FAQ



Q1: Sind Sie eine Fabrik oder eine Handelsgesellschaft?
A: Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team.
Q2: Wieviele Arten der Schleifringe haben Sie?
A: Wir können alle Arten Schleifringe liefern. Wie minitary Schleifring kundengebundenes Sliring,
Miniaturschleifring, optischer Schleifring der Faser, Rfdrehgelenk, HD kombinieren-artig,
Diskettenschleifring, Windenergieschleifring, Solarenergieschleifring, Durchbohrungsschleifring, etc.
Q3: Können Sie die Schleifringe mit Hochfrequenzsignalen und (oder) Signalen der optischen Nachrichtenübertragung liefern.
A: Ja können wir Schleifringe der mehrdeutigen Zeichen als Ihr Antrag liefern.
Q4: was das Berufsleben Ihrer Schleifringe ist.
A: Revolutionen mit 30~50 Millionen für Standard eine, Revolutionen mit 50~80 Millionen für Special eine,
Wir können viel höhere Revolutionen als Ihre spezielle Anforderung auch liefern.
Q5: Liefern Sie Soem und ODM?
A: Ja liefern wir Soem und ODM.
Q6: Welche technischen Daten für unser kundengebundenes Schleifringmodell zur Verfügung gestellt werden sollten.

A: Wenn Sie das spezielle Schleifringmodell costomize möchten, müssen Sie Details als unten bereitstellen:

a.operatring-Geschwindigkeit (U/min)
b.the-Art der Installation

c.outline-Größe

d.channels (nein des einzelnen Drahtes außer Kabel)
e.rated-Spannung u. -strom für Energieringe und Signalringe

f.the-Signalart und bezogen
Parameter (sehr wichtig)

g.operating-Temperatur h.IP (Dichtungsanforderungen)

Q7: Wie lang ist Ihre ProduktionsVorbereitungs- und Anlaufzeit?
A: Es benötigt 7 bis 15 Tage für Standardprodukte, 10 bis 20 Tage für einfache kundengebundene Produkte,
15 bis 40 Tage für Komplex kundengebundene porducts.
Q8: Was ist Ihr Lieferungshafen?
A: Unser Lieferungshafen ist Shenzhen
Q9: Wie tun Sie Lieferung unsere Waren?
A: Normalerweise kleine Aufträge können auf dem Luftweg, Großaufträge deliveried können durch Meer deliveried.
Über es kann verhandelt werden, bevor man liefert.
