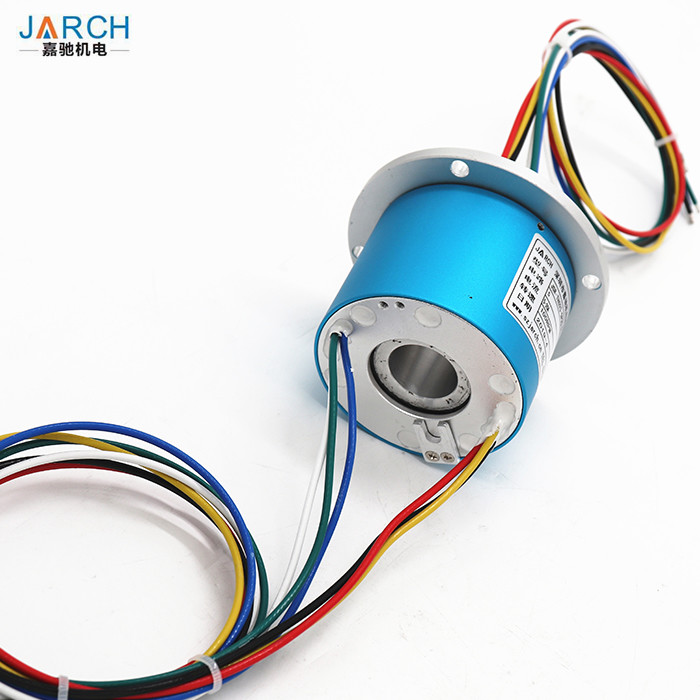

Flansch 25.4mm 5 Stromkreise 20A durch gebohrten Schleifring 1000MM

Flansch 25.4mm 5 Stromkreise 20A durch gebohrten Schleifring 1000MM

Produktdetails:

Herkunftsort: Guangdong, KN
Markenname: JARCH
Zertifizierung: CE,FCC,ROHS
Modellnummer: JSR-TH025-5P20-FC

Zahlung und Versand AGB:

Min Bestellmenge: PC 1
Preis: US$99-300/PIECE
Verpackung Informationen: Standardexportverpackung
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 1000 PICES/PRO WOCHE
Bestpreis Kontakt

Detailinformationen

Identifikation: 3-1000MM Od: 10-1500MM
Kontaktmaterial: Edelmetall: Gold-Gold Wohnungsmaterial: Aluminiumlegierung
Schutz-Niveau: IP54/IP68 Max Speed: 100RPM
Stromkreise: 5 Strom (A): 20A
Markieren:

20A durch gebohrten Schleifring

,

Durch gebohrten Schleifring 1000MM

,

Drehschleifring des Flansch-25.4mm

Produkt-Beschreibung

Reihen des Flansch-25.4mm 5 Stromkreise 20A treten mit China-Standardschleifring-Drehgelenk in Verbindung

Dauerbetrieb des Signals und der Daten unter Rotation 360° frei
Apply brachte die Faserbürstentechnologie voran, die von der Wartung oder von Schmieröl frei ist.
Niedriges Drehmoment, glatte Rotation
Elektrisches noise<0.01 Ω
Multi Kontaktstellen in jedem Stromkreis, niedriger Kontaktdruck, lärmarme, niedrige Kontaktabnutzung
Standardisierter u. modularisierter Entwurf;
Kundengebundene Lösungen auch verfügbar

Flansch 25.4mm 5 Stromkreise 20A durch gebohrten Schleifring 1000MM 0

Durch gebohrten Beleg Ring Product Details

Ob Sie einem Windgeneratorschleifring, Schleifringen für Roboterherstellungsausrüstung oder nach einer Lösung für irgendeine andere schwierige Anwendung suchen, hat JARCH, was Sie benötigen. Allgemeine Spezifikationen für unsere hohlen Wellenschleifringe werden nachstehend aufgeführt.

Kundenspezifische Schleifringe sind auch Verfügbarkontakt wir, zum Ihrer kundenspezifischen Anforderungen zu besprechen.

Größe Körper-Durchmesser Bohrungs-Durchmesser Signal-Zählung
TH03 17 Millimeter 3 Millimeter 2-8 Stromkreise
TH05 22 Millimeter 4,5 Millimeter 2-8 Stromkreise
TH12 54 Millimeter 12,7 Millimeter 2-24 Stromkreise
TH25 78 Millimeter 25,4 Millimeter 2-48 Stromkreise
TH38 99 Millimeter 38,1 Millimeter 2-48 Stromkreise
TH50 120 Millimeter 50 Millimeter 2-72 Stromkreise
TH60 135 Millimeter 60 Millimeter 2-96 Stromkreise
TH70 155 Millimeter 70 Millimeter 2-96 Stromkreise
TH80 180 Millimeter 80 Millimeter 2-96 Stromkreise
TH90 190 Millimeter 90 Millimeter 2-96 Stromkreise
TH100 203 Millimeter 100 Millimeter 2-96 Stromkreise
TH300 *** *** ***
TH500 *** *** ***


Flansch 25.4mm 5 Stromkreise 20A durch gebohrten Schleifring 1000MM 1
Flansch 25.4mm 5 Stromkreise 20A durch gebohrten Schleifring 1000MM 2
Flansch 25.4mm 5 Stromkreise 20A durch gebohrten Schleifring 1000MM 3

JARCH-TH Reihe durch gebohrte Schleifringe
JARCH-TH Reihen durch gebohrte Schleifringe sind für Anwendungen ideal, in denen Signale und Energiebedarf übertragen zu werden und ein Durchloch, entweder eine Welle oder andere Zufuhr durch zu führen angefordert wird. Entworfen für kompakte Räume, sind sie besonders gut angepasste Schleifringe für Gebrauch in den Windkraftanlagen und in den Generatoren.



Durch gebohrte Größe 3mm bis 900mm

Stromkreis Nr. 2-350

Operationsgeschwindigkeit: bis zu 250rpm 800rpm, 1500rpm

Stromkreisstrom: 2A, 5A, 10A, 15A, 20A, 50A, 100A, 200A, bis zu 400A.

Energiestromkreis und Ethernet-Signalstromkreis können zu einem Einheitsschleifring integriert werden

ABS-Plastikwohnung und AL-Wohnung sind optional

Flexibel, farbunterlegt, Silber-überzogen, isolierte Teflon® Anschlussleitungen

Materielles Silber des Kontaktes zur silbernen Beschichtung

Standardleitungslänge ist 500mm

Standardtemperatur ist -20°C zu +80°C

Isolierungsstärke 500V AC@50HZ 60S

Isolierung beständiges 500MΩ 500VDC

Lange Lebenszyklen bis 80 Million Zyklen

Schutzgrad IP 51, IP54, IP 65

Ethernet-Stromkreise können Getriebe 100Mbps, Daten 1Giga.


Hochleistung, langlebige hohle Wellen-Schleifringe
Alias verwenden hohle Wellenschleifringe, unsere durch gebohrten Schleifringe eine Modularbauweise, die beispiellose Flexibilität in Bezug auf Paketgröße und Stromkreiszählung zulässt. Wir können zahlreiche Kombinationen von hohen gegenwärtigen Energiestromkreisen und von niedrigen gegenwärtigen Signalstromkreisen zur Verfügung stellen, um Ihre Anwendungsbedingungen zu erfüllen.
Standardeinheiten können in irgendwelche von zehn Standardgrößen, mit gebohrten Durchmessern von 3mm an 100mm geliefert werden. Großer Durchmesser durch gebohrte Schleifringe sind als kundenspezifische Lösungen verfügbar.
Setzen hohle Wellenschleifringe TH Reihe Orbexs moderne kanalisierte Bürstentechnologie ein, um Nutzungsdauer groß zu erhöhen. Dieser innovative Entwurf liefert mehrfache Kontaktstellen und niedrige die Kontaktkraft und drastisch verringert Abnutzung in fordernden Anwendungen.



Eigenschaften u. Nutzen von TH Reihen durch gebohrte Schleifringe

  • Mehrfache Größen verfügbar
  • Modularbauweise
  • Dauerhafter Bau für langes Berufsleben
  • Wartungsfreie Operation
  • Leicht Kundengerechtkontakt wir für kundenspezifische Schleifringeinheiten
  • CER und RoHS konform

Allgemeiner hohler Wellen-Beleg Ring Applications

  • Windgeneratorschleifringe
  • Drehtabellen
  • Verpackenmaschinerie
  • Abfüllende Maschinerie
  • Kabeltrommel durch gebohrte Schleifringe
  • Roboter- und automatisierte Ausrüstung
  • Maschineriedrehköpfe und Werkzeugwechsler
  • Medizinische Ausrüstung
  • Downholeinspektionsausrüstung
  • Pan- und Neigungsköpfe
  • Typische Anwendungen:

    Industrielle Maschinerie-Bearbeitungsmitte, Drehindextabelle

    Schwere Ausrüstungsdrehköpfe, Kabeltrommeln, Testgerät

    Verpackmaschinen, Palettierungsmaschinen, Elektromagnetkupplung

    Prozessausrüstung

    Dreh-Sensoren, Notbeleuchtung, Robotik

    Medizinische Ausrüstung

    Radarsystem

    Kennzeichnung

Kontakt JARCH heute für die durch gebohrten elektrischen Schleifringe Ihr Anwendungsbedarf. Treten Sie mit uns für CAD-Dateien und Festkörpermodelle in Verbindung.
