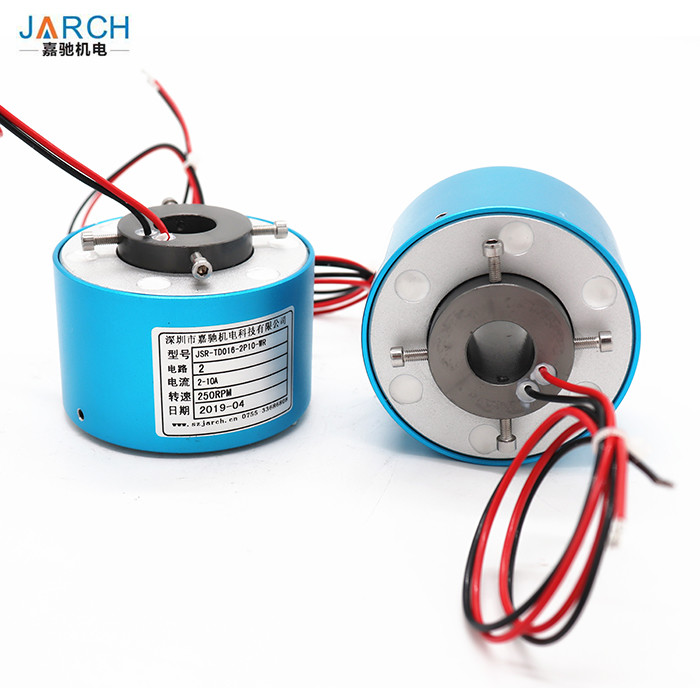

100RPM 2 umkreist 10A IP54 16mm durch gebohrten Schleifring
Produktdetails:
| Herkunftsort: | Guangdong, KN |
| Markenname: | JARCH |
| Zertifizierung: | CE,FCC,ROHS |
| Modellnummer: | JSR-TOD016-2P10-WR |
Zahlung und Versand AGB:
| Min Bestellmenge: | PC 1 |
|---|---|
| Preis: | US$99-600/PIECE |
| Verpackung Informationen: | Standardexportverpackung |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | T/T, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 PICES/PRO WOCHE |
|
Detailinformationen |
|||
| Identifikation: | 16mm | Od: | 10-1500MM |
|---|---|---|---|
| Kontaktmaterial: | Edelmetall: Gold-Gold | Wohnungsmaterial: | AU, S304/316 |
| Max Speed: | 100RPM | Stromkreise: | 2 |
| Strom (A): | 10A | IP-Niveau: | IP66, IP68, IP54 |
| Markieren: | 16mm durch gebohrten Schleifring,IP54 durch gebohrten Schleifring,Ausrüstungs-Schleifring des Schweißens-10A |
||
Produkt-Beschreibung
Durchgehender Loch-Beleg Ring Of IP54 16mm 2 Stromkreise 10A für Schweißens-Ausrüstungen
Elektrische Schleifring Anwendung
- Radarantenne
- Drehplattform
- Technikmaschine
- Verpackmaschine
- Testgerät
JARCH-Schleifringe sind Durchlochschleifringe (das Mittelloch kann durch die Antriebswelle, Gas-Flüssigkeitsdurchgang überschreiten; er kann Hochfrequenz, Faser, Kodierer, Wellenleiter, Gas und Flüssigkeit und andere Gelenke auch integrieren). Unter Verwendung einer modernen Faserbürste wird zuverlässiger Kontakt mit sehr niedriger Reibung garantiert. Das Mittelloch kann von 0 bis 1000mm vorgewählt werden, kann der Strom von MA zu 5000 Amperen vorgewählt werden, und die Spannung kann bis 10000 Volt sein, die Ihre verschiedenen Getriebeentwürfe völlig treffen können.
Elektrische Schleifring Eigenschaften u. Vorteile
- Übertragen Sie analoges und digitales Signal
- Kompatibel mit Datenbusprotokollen
- Einfach zu installieren
- Wartungsfrei
- Lange Nutzungsdauer
- Schnelle Lieferung
- Kundenspezifische Lösung
Elektrische Schleifring Spezifikation
| Stromkreise | 2 |
| Gegenwärtige Bewertung | 10A |
| Spannung | 240 V AC/DC |
| Durchschlagsfestigkeit | ≥ 1000V@50Hz zwischen Stromkreisen |
| Isolierung | ≥500MΩ@500VDC |
| Loch-Durchmesser | 16mm |
| Arbeitsgeschwindigkeit | 0~300 U/MIN |
| Kontakt | Edelmetall |
| Wohnung | S304/316, AU |
| Seillänge | Ständer: 300mm; Rotor: 300mm |
| Betriebstemperatur | -20~+60℃ |
| Feuchtigkeit | ≤60%RH |
| Schutz-Grad | IP68/IP66, IP54 |
Elektrische Schleifring Produkt-Anzeige
Abgesehen von der Lieferung des Verbindungsstücks oder des Anschlusses, die für Kunden verarbeiten, haben wir unsere eigene CNC-Mitte, damit wir one-stop Dienstleistung von Unterstützungsteilen erbringen können herstellen wie Wohnung oder andere Montage-bedingte mechanische Teile.
Durch gebohrten Beleg Ring Product Details
Ob Sie einem Windgeneratorschleifring, Schleifringen für Roboterherstellungsausrüstung oder nach einer Lösung für irgendeine andere schwierige Anwendung suchen, hat JARCH, was Sie benötigen. Allgemeine Spezifikationen für unsere hohlen Wellenschleifringe werden nachstehend aufgeführt.
Kundenspezifische Schleifringe sind auch Verfügbarkontakt wir, zum Ihrer kundenspezifischen Anforderungen zu besprechen.
| Größe | Körper-Durchmesser | Bohrungs-Durchmesser | Signal-Zählung |
| TH03 | 17 Millimeter | 3 Millimeter | 2-8 Stromkreise |
| TH05 | 22 Millimeter | 4,5 Millimeter | 2-8 Stromkreise |
| TH12 | 54 Millimeter | 12,7 Millimeter | 2-24 Stromkreise |
| TH25 | 78 Millimeter | 25,4 Millimeter | 2-48 Stromkreise |
| TH38 | 99 Millimeter | 38,1 Millimeter | 2-48 Stromkreise |
| TH50 | 120 Millimeter | 50 Millimeter | 2-72 Stromkreise |
| TH60 | 135 Millimeter | 60 Millimeter | 2-96 Stromkreise |
| TH70 | 155 Millimeter | 70 Millimeter | 2-96 Stromkreise |
| TH80 | 180 Millimeter | 80 Millimeter | 2-96 Stromkreise |
| TH90 | 190 Millimeter | 90 Millimeter | 2-96 Stromkreise |
| TH100 | 203 Millimeter | 100 Millimeter | 2-96 Stromkreise |
| TH300 | *** | *** | *** |
| TH500 | *** | *** | *** |
JARCH-TH Reihe durch gebohrte Schleifringe
JARCH-TH Reihen durch gebohrte Schleifringe sind für Anwendungen ideal, in denen Signale und Energiebedarf übertragen zu werden und ein Durchloch, entweder eine Welle oder andere Zufuhr durch zu führen angefordert wird. Entworfen für kompakte Räume, sind sie besonders gut angepasste Schleifringe für Gebrauch in den Windkraftanlagen und in den Generatoren.
Durch gebohrte Größe 3mm bis 900mm
Stromkreis Nr. 2-350
Operationsgeschwindigkeit: bis zu 250rpm 800rpm, 1500rpm
Stromkreisstrom: 2A, 5A, 10A, 15A, 20A, 50A, 100A, 200A, bis zu 400A.
Energiestromkreis und Ethernet-Signalstromkreis können zu einem Einheitsschleifring integriert werden
ABS-Plastikwohnung und AL-Wohnung sind optional
Flexibel, farbunterlegt, Silber-überzogen, isolierte Teflon® Anschlussleitungen
Materielles Silber des Kontaktes zur silbernen Beschichtung
Standardleitungslänge ist 500mm
Standardtemperatur ist -20°C zu +80°C
Isolierungsstärke 500V AC@50HZ 60S
Isolierung beständiges 500MΩ 500VDC
Lange Lebenszyklen bis 80 Million Zyklen
Schutzgrad IP 51, IP54, IP 65
Ethernet-Stromkreise können Getriebe 100Mbps, Daten 1Giga.
Eigenschaften u. Nutzen von TH Reihen durch gebohrte Schleifringe
- Mehrfache Größen verfügbar
- Modularbauweise
- Dauerhafter Bau für langes Berufsleben
- Wartungsfreie Operation
- Leicht Kundengerechtkontakt wir für kundenspezifische Schleifringeinheiten
- CER und RoHS konform
Hochleistung, langlebige hohle Wellen-Schleifringe
Alias verwenden hohle Wellenschleifringe, unsere durch gebohrten Schleifringe eine Modularbauweise, die beispiellose Flexibilität in Bezug auf Paketgröße und Stromkreiszählung zulässt. Wir können zahlreiche Kombinationen von hohen gegenwärtigen Energiestromkreisen und von niedrigen gegenwärtigen Signalstromkreisen zur Verfügung stellen, um Ihre Anwendungsbedingungen zu erfüllen.
Standardeinheiten können in irgendwelche von zehn Standardgrößen, mit gebohrten Durchmessern von 3mm an 100mm geliefert werden. Großer Durchmesser durch gebohrte Schleifringe sind als kundenspezifische Lösungen verfügbar.
Setzen hohle Wellenschleifringe TH Reihe Orbexs moderne kanalisierte Bürstentechnologie ein, um Nutzungsdauer groß zu erhöhen. Dieser innovative Entwurf liefert mehrfache Kontaktstellen und niedrige die Kontaktkraft und drastisch verringert Abnutzung in fordernden Anwendungen.
Kontakt JARCH heute für die durch gebohrten elektrischen Schleifringe Ihr Anwendungsbedarf. Treten Sie mit uns für CAD-Dateien und Festkörpermodelle in Verbindung.
Allgemeiner hohler Wellen-Beleg Ring Applications
- Windgeneratorschleifringe
- Drehtabellen
- Verpackenmaschinerie
- Abfüllende Maschinerie
- Kabeltrommel durch gebohrte Schleifringe
- Roboter- und automatisierte Ausrüstung
- Maschineriedrehköpfe und Werkzeugwechsler
- Medizinische Ausrüstung
- Downholeinspektionsausrüstung
- Pan- und Neigungsköpfe
-
Typische Anwendungen:
Industrielle Maschinerie-Bearbeitungsmitte, Drehindextabelle
Schwere Ausrüstungsdrehköpfe, Kabeltrommeln, Testgerät
Verpackmaschinen, Palettierungsmaschinen, Elektromagnetkupplung
Prozessausrüstung
Dreh-Sensoren, Notbeleuchtung, Robotik
Medizinische Ausrüstung
Radarsystem
Kennzeichnung
Heiße Umbauten: Standard durch gebohrten Schleifring, China, Hersteller, Lieferanten, Fabrik
Produktserien
Exp-Schleifring
Wasserdichter Schleifring
1. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifringe und bieten verschiedene Lösungen für drehende Systeme an.
2. Wie lang sind wir im Geschäft gewesen?
Jinpat stellte ein Schleifringgeschäft im Jahre 2006 her. Wir haben Tausenden Kunden, die unsere Produkte oder Dienstleistungen annahmen.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
4. Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden eine perfekte Lösung für Ihren Bedarf.
