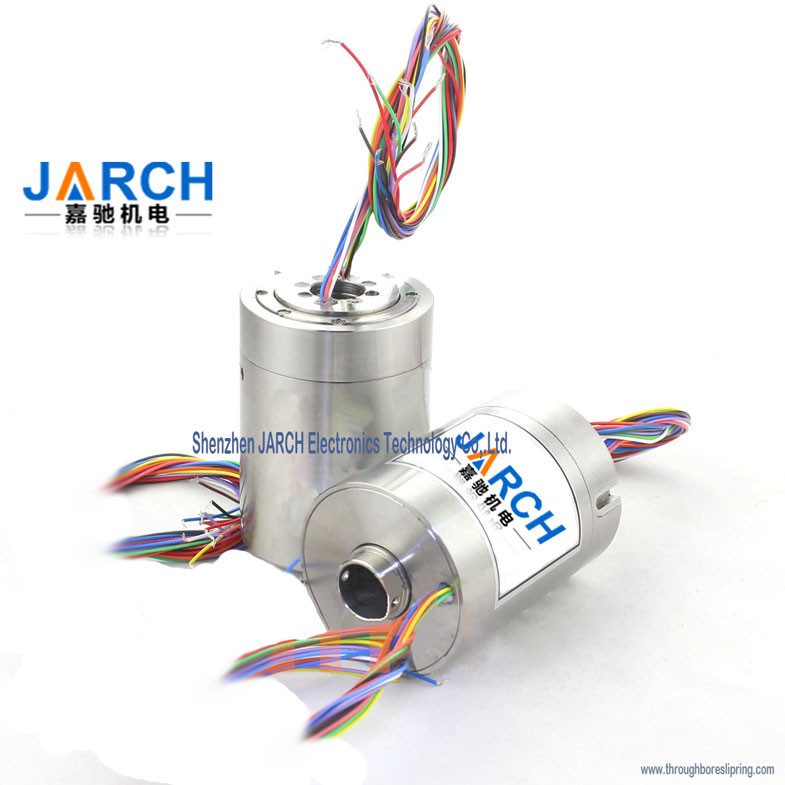

Prüfen Sie Maschinen-Hochgeschwindigkeitsschleifring Identifikation 12mm
Produktdetails:
Herkunftsort: | Shenzhen, China |
Markenname: | JARCH |
Zertifizierung: | CE,FCC,ROHS |
Modellnummer: | JSR-HS012-10S |
Zahlung und Versand AGB:
Min Bestellmenge: | 1PC |
---|---|
Preis: | US $ 1000 - 1500 / Piece |
Verpackung Informationen: | Geschenkbox oder Gewohnheitsverpackung |
Lieferzeit: | 20-25 Tage |
Zahlungsbedingungen: | Ab Werk L/C, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100pcs/week |
Detailinformationen |
|||
innere Größe: | 12 mm | äußere Größe: | 56mm |
---|---|---|---|
Stromkreise: | 2-16 | Spannung: | 400Vac/Vdc |
Aktuelle: | 2A/5A | Geschwindigkeit: | 5000rpm |
Schutz: | IP54 | Gehäuse-Material: | Aluminium-Legierung |
Kontakt-Material: | Edelmetall: Gold-Gold | Anschlussleitung: | UL Teflon® Awg26, Awg22 |
Führungslänge: | 300 mm | ||
Markieren: | Schleifringverbindungsstück,rotierendes elektrisches Verbindungsstück |
Produkt-Beschreibung
Prüfen Sie rotierendes elektrisches Gelenk Maschinen-Hochgeschwindigkeitsschleifring Identifikation 12mm
Eigenschaft:
ID/OD: 12/56mm
Höchstgeschwindigkeit: 5000rpm
Schutz: IP54
Stromkreise: 2-16
Kontaktmaterial: Gold zum Gold
Schnelle Details:
Modellnummer: | JSR-HS012-10S | Innere Größe (Millimeter): | 12mm |
Äußere Größe: | 56mm | Stromkreise: | 2-16 |
Volt AC/DC (V): | mV~400Vac/Vdc | Strom (A): | 2A/5A |
Geschwindigkeit (U/min): | 1~5000 U/min | Schutz: | IP54 |
Verpacken u. Lieferung:
Verpackendetails: | Standardexportkarton Paket |
Lieferungs-Details: |
Lieferfrist: 15 Tage nach erhielten die Zahlung Versenden: DURCH DHL, Fedex, UPS oder TNT ...... |
Beschreibung:
Schleifringe können in jedem elektromechanischen System benutzt werden, das uneingeschränkte, ununterbrochene Rotation beim Übertragen von Energie oder von Daten von einem stationären auf eine drehende Struktur erfordert.
Es wird auch eine rotierende elektrische Schnittstelle, Schleifring-Versammlungen, Drehverbindungsstück, Schleifring-Einheiten genannt. Es kann elektromechanische Fähigkeit verbessern, vereinfacht Systemdesign, beseitigt möglichen Schaden während Rotation. Es ist der Schlüsselapparat verschiedene Präzision von Drehworktable, von elektrischem Prüfgerät, von Fertigung und von prozesskontrolliertem Instrument.
Reihenhochgeschwindigkeitsschleifring JARCH HS liefert 24 Stromkreise und betrieblich beschleunigt zu 6.000 U/min. Unsere Faserbürstentechnologie setzt Kontaktabnutzung und resultierenden Rückstand herab, während sie Betriebsleben verlängert.
Das HS012 Faser-Bürstendie technologie des Gebrauches JARCHS, die einige Vorteile über herkömmlichem Schleifring anbietet, tritt einschließlich mehrfache Berührungspunkte pro Bürstenbündel, niedrige Kontaktkraft und niedrige Kontaktabnutzung in Verbindung. Sie liefert eine wirtschaftliche, leicht verfügbare Lösung, wenn eine kompakte Durchbohrungskonfiguration angefordert wird. Diese Einheit stellt eine 12.7mm Durchbohrung für die hydraulische Verlegung oder die Druckluftleitungen zur Verfügung. Die 2~5 Ampere /circuit sind in Ring 1-24 verfügbar.
Nutzen:
- Einzigartiges Signal, das Leistung mit minimalem elektrischem Leitungsgeräusch behandelt
- Fest verpackend, um in die forderndsten Raumbeschränkungen zu passen
- Völlig - kompatibel mit Entsprechungs- und TTL-Kontrollebenesignalen
- Präzisionskugellager für langes Leben
- Siegeleinheiten verfügbar, IP67 optional
- Schroffer anodisierter Aluminiumbau
- Verfügbar mit Ethernet
- Schnelle Lieferung
Maße:
Vorbildliche Erklärung:
Spezifikationen
Ringe | 2~16 | Gegenwärtig | Signal (2A) oder 5A, |
Spannung | mV~400 VDC/VAC | Höchstgeschwindigkeit | 5000RPM |
Durch Bohrungsgröße | 12.7mm (0,5") | Gesamtdurchmesser | 56mm (2,2") |
Wohnungs-Material | Aluminiumlegierung | Drehmoment | 0.05N.m; +0.03N.m/6rings |
Berufsleben | 50million | Kontaktmaterial | Gold-Gold |
Elektrische Geräusche | <5 m=""> | Durchgangswiderstand | <2m> |
Durchschlagsfestigkeit | 1000VDC@50Hz | Anschlussleitung | UL Teflon® Awg26, Awg22 |
Isolationswiderstand | 500MΩ@600VDC | Führungs-Längen | 300mm (12") |
Funktionierender Temp. | -40°C zu 80°C | Schutz | IP54 |
Materialien | Bleifrei, ROHS | Bestätigt | CER, FCC, UL, ROHS |
Anwendungen:
• Ausstellung/Anzeigegerät
• Verpacken/Verpackung der Maschinerie
• Verladesysteme des Halbleiters
• Industriemaschinen
• Drehindextabellen
• Prozesskontrollierte Ausrüstung
• Schwere Ausrüstungsdrehköpfe oder -Kabeltrommeln
• Notbeleuchtung, Palettierungsmaschinen der Robotik, Wahl
• Medizinische Ausrüstung | Dreh-Sensoren, Notbeleuchtung, Robotik
• Miniaturkabeltrommeln
Montagevorschriften
Mit Flansch befestigt:
Hauptprodukte Jarch:
2. Durch gebohrte Schleifring-Reihe
3. Elektrische optische Schleifring-Reihe
5. Pneumatische Drehgelenk-Reihe
6. hydraulische Drehdurchführungs-Reihe
8. Pfannkuchenschleifring-Reihe
9. Hohe gegenwärtige Schleifring seriels
10.Hochgeschwindigkeitsschleifring-Reihe
Reihe des Schleifrings 11.Thermocouple
Reihe des Schleifrings 12.Miniature
Schleifring-Reihe der Turbine 13.Wind
Reihe des Schleifrings 14.Ethernet
Reihe des Schleifrings 15.Explosionproof
Reihe des Schleifrings 16.Mercury
Warum man JARCH-Schleifring wählt?
JARCH Company ist ein Berufsschleifringhersteller in Shenzhen, China. JARCH hat gewordenes der bekanntesten chinesischen Marken in der Welt für Schleifringe der hohen Qualität und erstklassige Dienstleistungen. Seit wir im Jahre 1998 gegründet wurden, sind wir an der Erneuerungs- festgelegt worden, sich Entwickeln und Herstellungshohen qualität Schleifringe und perfekte Rotationslösungen für Kunden auf der ganzen Welt zur Verfügung stellend.
Mit der Erfahrung mehr als 19 Jahre auf dem Gebiet, hat JARCH langfristige geschäftliche Beziehungen mit multinationalen Unternehmen, Forschungsinstituten, Militär-industrieabteilungen, berühmten Universitäten sowie vielen Firmen in den verschiedenen Industrien im In- und Ausland aufgebaut.
Wir spezialisieren uns auf die kundenspezifischen Schleifringlösungen, die hergestellt werden, um die Bedingungen Ihres Projektes für Leistung, Prüfung, Qualifikation und Lieferung zu erfüllen. Unsere Teams verstehen die Bedeutung der umfassenden Projektplanung, den Erfolg Ihres Projektes sicherstellend.
Kann die rechte Schleifringlösung nicht finden?
Bei JARCH Company, bemühen uns wir, den Bedarf unserer Kunden zu erfüllen. Wenn eine Versammlung von unserem Standardmodell nicht Ihre Anforderungen passt, arbeitet unser Designteam mit Ihnen, um eine Schleifringversammlung zu entwerfen, die den genauen Bedarf Ihre Firma erfüllt. Mit in 19 Jahren Erfahrung hat JARCH über 10.000 Zeichnungen, Tausenden der kundenspezifischen Schleifringentwürfe und den Erfahrungen, die weltweit Kunden stützen angesammelt.
FAQ
Q1: Sind Sie eine Fabrik oder eine Handelsgesellschaft? | ||||||||||
A: Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team. | ||||||||||
Q2: Wieviele Arten der Schleifringe haben Sie? | ||||||||||
A: Wir können alle Arten Schleifringe liefern. Wie minitary Schleifring kundengebundenes Sliring, Miniaturschleifring, optischer Schleifring der Faser, Rfdrehgelenk, HD kombinieren-artig, Diskettenschleifring, Windenergieschleifring, Solarenergieschleifring, Durchbohrungsschleifring, etc. |
||||||||||
Q3: Können Sie die Schleifringe mit Hochfrequenzsignalen und (oder) Signalen der optischen Nachrichtenübertragung liefern. | ||||||||||
A: Ja können wir Schleifringe der mehrdeutigen Zeichen als Ihr Antrag liefern. | ||||||||||
Q4: was das Berufsleben Ihrer Schleifringe ist. | ||||||||||
A: Revolutionen mit 30~50 Millionen für Standard eine, Revolutionen mit 50~80 Millionen für Special eine, Wir können viel höhere Revolutionen als Ihre spezielle Anforderung auch liefern. |
||||||||||
Q5: Liefern Sie Soem und ODM? | ||||||||||
A: Ja liefern wir Soem und ODM. | ||||||||||
Q6: Welche technischen Daten für unser kundengebundenes Schleifringmodell zur Verfügung gestellt werden sollten. | ||||||||||
A: Wenn Sie das spezielle Schleifringmodell costomize möchten, müssen Sie Details als unten bereitstellen: a.operatring-Geschwindigkeit (U/min) c.outline-Größe d.channels (nein des einzelnen Drahtes außer Kabel) f.the-Signalart und bezogen g.operating-Temperatur h.IP (Dichtungsanforderungen) |
||||||||||
Q7: Wie lang ist Ihre ProduktionsVorbereitungs- und Anlaufzeit? | ||||||||||
A: Es benötigt 7 bis 15 Tage für Standardprodukte, 10 bis 20 Tage für einfache kundengebundene Produkte, 15 bis 40 Tage für Komplex kundengebundene porducts. |
||||||||||
Q8: Was ist Ihr Lieferungshafen? | ||||||||||
A: Unser Lieferungshafen ist Shenzhen | ||||||||||
Q9: Wie tun Sie Lieferung unsere Waren? | ||||||||||
A: Normalerweise kleine Aufträge können auf dem Luftweg, Großaufträge deliveried können durch Meer deliveried. Über es kann verhandelt werden, bevor man liefert. |
||||||||||
Anmerkung: | ||||||||||
Wenn Sie irgendeine andere Frage haben, pls contac wir ohne irgendein Zögern. |
